奧運鳥巢（國家體育場）作為北京2008年奧運會的標志性建筑，其獨特的鋼結構外觀已成為經典的文化符號。以此為主題的紀念擺件，通常采用注塑工藝批量生產。這類擺件的模具結構設計，尤其是如何實現復雜鏤空結構的順利脫模，是精密模具設計的典范。下面我們將深入剖析其模型設計與脫模機制。
一、 模型設計特點與挑戰
鳥巢擺件的模型核心在于還原其錯綜復雜的交叉鋼構網絡。這給注塑模具設計帶來了兩大主要挑戰：
- 大量側向凹槽與孔洞：鋼構交織形成的無數空隙，意味著模具型腔內存在大量阻礙制品直接頂出的“倒扣”結構。
- 整體薄壁與結構強度：為控制成本與重量，擺件通常為薄壁制品，但同時又需保持“鋼構”的視覺粗細感和整體強度，對塑料的流動性、填充和冷卻要求高。
因此，模具設計必須解決這些倒扣結構的成型與脫模問題。
二、 核心脫模結構設計解析
鳥巢擺件的脫模無法通過簡單的動、定模分型和頂針頂出來實現，其關鍵在于廣泛應用了側向抽芯機構和特殊頂出設計。

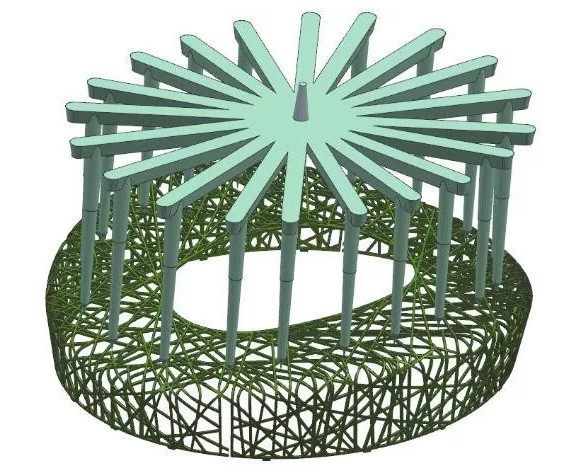

1. 側向抽芯（行位）機構：解決主要倒扣
- 工作原理：對于擺件側面和內部大的、連貫的凹陷與孔洞，模具會設計多個側向活動的成型塊（即行位）。開模時，在斜導柱、彎銷或液壓缸的驅動下，這些行位會先于頂出動作，沿側向（通常是水平方向）從制品中抽出，從而解除對制品的主要包圍。
- 在鳥巢擺件中的應用：設計師會將錯綜的鋼結構圖案分解，將阻礙脫模的部分設計在多個行位上。一個擺件模具可能包含數十個甚至更多的精密行位，它們按特定順序和方向抽離，如同“化整為零”，將包圍制品的“鳥巢”拆解開來。
2. 斜頂機構：解決內部倒扣
- 工作原理：對于產品內部較淺的倒扣或凹陷，常使用斜頂。斜頂兼具頂出和側向移動的功能。頂出時，它在頂桿的推動下向上運動，同時由于斜導槽的引導，會產生一個水平的側移，從而從倒扣中脫出。
- 在鳥巢擺件中的應用：可用于處理內部一些較小的交叉節點處的倒扣，與行位機構協同工作。
3. 螺紋或旋轉脫模（如適用）
- 如果鳥巢擺件設計有底座或連接件涉及螺紋結構，可能會采用齒輪齒條或液壓馬達驅動的旋轉脫模機構，在頂出前或頂出過程中使螺紋型芯旋轉退出。
4. 氣輔頂出與細密頂針
- 氣輔頂出：由于結構復雜、接觸面積大、薄壁件易真空吸附，模具可能設置氣道，在開模時注入壓縮空氣，幫助制品與型芯分離，輔助脫模。
- 細密頂針布局：在允許的位置（如結構背面、底部或較粗的“鋼構”下方）均勻布置大量細小頂針，確保頂出時受力均勻，防止局部頂白或變形。頂針本身也可能設計在行位或斜頂上。
三、 模具結構與動作順序
一套完整的鳥巢擺件注塑模具，其開模與脫模順序經過精心編排：
- 開模：動定模主分型面打開。
- 側向抽芯：斜導柱帶動主要行位向外側移動，從制品四周抽離。復雜情況下可能分多段、多方向順序抽芯。
- 頂出準備：主抽芯完成后，頂出系統啟動。
- 復合頂出：頂針板推動頂針、斜頂等同時動作。斜頂在頂出制品的同時完成內部小倒扣的側向脫模。氣輔系統可能同步吹氣。
- 制品脫落：制品完全脫離所有型芯，自由落下或被機械手取走。
- 合模復位：所有運動部件（頂針、斜頂、行位）精確復位，準備下一次注射。
四、 模型設計的輔助考量
- 拔模斜度：在盡可能不影響外觀的前提下，在每個“鋼構”側面設計微小的拔模斜度，是減少脫模阻力、防止拉傷的最基本且重要的措施。
- 分型線規劃：分型線的位置選擇至關重要，需盡可能隱藏在制品不易察覺的部位，同時便于加工和排氣。對于鳥巢擺件，分型線常規劃在底部邊緣或沿著某條自然的結構線。
- 模具材料與拋光：型腔、型芯、行位、斜頂均需使用高硬度、高拋光性的模具鋼（如S136等），并進行鏡面或紋面拋光，以確保制品表面光潔，并能減少脫模摩擦力。
- CAE分析：在設計階段，會使用模流分析軟件（如Moldflow）模擬塑料填充、冷卻和翹曲，優化澆口位置（通常采用多點潛伏式澆口或細水口從底部進膠）、冷卻水道布局，以保障成型質量，減少因內應力導致的脫模困難。
###
奧運鳥巢擺件的注塑模具，是藝術性與工程技術的完美結合。其脫模奧秘不在于某種單一的技術，而在于通過精密的模型分解、巧妙的側向抽芯機構組合、嚴謹的動作順序控制以及細致的工藝考量，將看似“無法脫模”的復雜幾何體，轉化為可高效、穩定生產的工業產品。這背后凝聚了模具設計師對產品結構、塑料特性及模具運動原理的深刻理解與創新應用。
